Sauvegarder les configurations de routeur sur un serveur TFTP

 Introduction :

Une fois la configuration de nos routeurs terminée, il est important de stocker ces fichiers de configuration. En effet, sur les réseaux critiques il est souvent nécessaire de posséder des routeurs de rechange pré-configurés pour opérer à un remplacement rapide en cas de panne. Pour cela, on peut importer et exporter les configurations sur des serveurs TFTP.

Serveur TFTP :

TFTP, pour Trivial File Transfer Protocol , est un protocole de la pile TCP/IP qui permet l’échange d’informations entre les noeuds. Comme l’indique son nom, ce protocole est simplifié par rapport au protocole FTP et ne permet pas l’authentification des utilisateurs.
Vous trouverez aisément un serveur TFTP sur Internet, en voici un exemple à www.solarwinds.net

Dans cet exemple, l’adresse du serveur est 192.168.10.222 (adresse de la machine sur laquelle est installé le serveur TFTP).

Copier une configuration vers un serveur TFTP :

Les adresses de notre serveur TFTP et d’une interface Ethernet du routeur doivent être sur le même réseau…
En mode privilégié, tapez copy startup-config tftp
Le routeur vous demande ensuite l’adresse du serveur ; dans ce cas tapez 192.168.10.222

Finalement il vous est demandé de rentrer le nom du fichier de votre configuration.

On peut voir sur le routeur que le fichier a bien été envoyé et copié, on peut aussi le vérifier sur le serveur TFTP

 Voyons maintenant à quoi ressemble le fichier sauvegardé.
!
version 12.0
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
!
hostname LabA
!
enable secret 5 $1$ka36$a8XgHYpt63DVTZWLQxRxP1
! ip subnet-zero
ip host LabC 204.204.7.1 199.6.13.2 223.8.151.1
ip host LabD 204.204.7.2 210.93.105.1
ip host LabE 210.93.105.2
ip host LabB 201.100.11.2 199.6.13.1 219.17.100.1
!!! interface Ethernet0
ip address 192.5.5.1 255.255.255.0
no ip directed-broadcast
! interface Serial0
ip address 201.100.11.1 255.255.255.0
no ip directed-broadcast
no ip mroute-cache
clockrate 56000
! interface Serial1
no ip address
no ip directed-broadcast
shutdown
!
router rip
network 192.5.5.0
network 201.100.11.0
! ip classless
!! line con 0
login
transport input none
line aux 0
line vty 0 4
password cisco
login
!
end



Rapatrier une configuration d’un serveur TFTP sur un routeur :

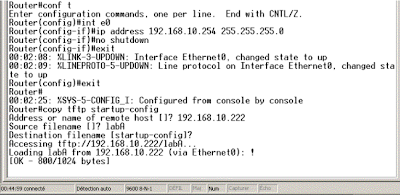

Pour copier un fichier de configuration d’un serveur TFTP vers notre routeur, il suffit juste de
configurer une interface Ethernet avec une adresse situé sur le même réseau que le serveur TFTP.
Ensuite, on tape copy tftp startup-config
On indique l’adresse du serveur TFTP et le nom du fichier de configuration.

La configuration est donc copier dans la mémoire NVRAM ; il faut ensuite la recopier dans la mémoire de travail du routeur : copy startup-config running-config
